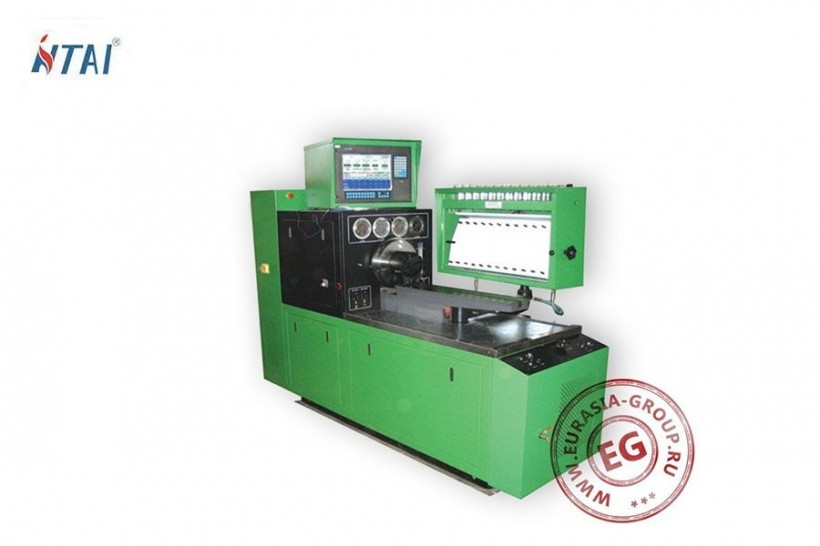

Стенд для проверки ТНВД PTS-EMC I представляет собой габаритное стационарное высокоточное автоматизированное испытательное оборудование горизонтального типа цикличного действия, которое служит для проведения тестов, регулировки работы и проведения частичного ремонта топливных насосов высокого давления. Прежде всего, данные машины задействуются на заводах-изготовителях автомобильной техники и станциях технического обслуживания.
Стенд для испытания и регулировки ТНВД PTS-EMC I работает от трёхфазной сети 380В, и внешне имеет вид L-образной металлической тумбы-станины с удлинённой основой, на поверхности которой оборудуется плоский рабочий стол для фиксации испытуемого оборудования. Электродвигательная зона закрыта панелями из тонкого листового металла с отверстиями для естественного вентилирования. Топливо может подаваться, как с высоким, так и с низким давлением. В боковой стойке горизонтально устанавливается выходной вал стенда. Вращение вала осуществляется асинхронным электродвигателем через V-образную ременную передачу с жёстким натяжением. Регулировка числа оборотов выполняется частотным преобразователем. Оборудование стенда воссоздаёт температуру (подключается система термостабилизации) и давление топлива, его расход и другие необходимые параметры. Стенд оснащается встроенным имитатором системы наддува и встроенной станцией смазки. При возникновении таких внештатных ситуаций, как значительные скачки напряжения или короткое замыкание, изделие автоматически отключает свою работу. В перечень возможных операций входит: тестирование подачи топлива в каждый цилиндр на различных скоростях; проверка времени впрыска в каждый цилиндр; тестирование распределения электромагнитного клапана насоса; проверка производительности компенсатора давления и др. Изделие не производит значительного шума в работе. Комплект запасных инструментов и принадлежностей, перечень эксплуатационной документации, а также соответствующее программное обеспечение, прилагается.
Стенд для проверки и ремонта ТНВД PTS-EMC I управляется автоматической системой с элементной базой контроллера. Управляющий блок размещён над блоком выходного вала. Данные (угол опережения муфты, скорость, температура и др.) отображаются на 15-дюймовом экране лампового монитора (ЖК-дисплей поставляется в качестве опции). К аппаратуре контроллера может быть подключен принтер для немедленной печати информации.
Диапазон регулировки скорости вращения | 0 ~ 4000 обр/мин |
Емкость топливного бака | 60 л |
Точность контроля температуры | 40 ± 2 ℃ |
Тестирование фильтрации масла точность | 5 μ |
Питание | 380 В / 50 Гц или по требованию |
Момент инерции маховика | 0.8 кг*м2 |
Высота цента | 125 мм |
Мощность | 5.5-15 кВт |
Габаритные размеры | 2365 × 960 × 1870 мм |
Вес | 1300 кг |
